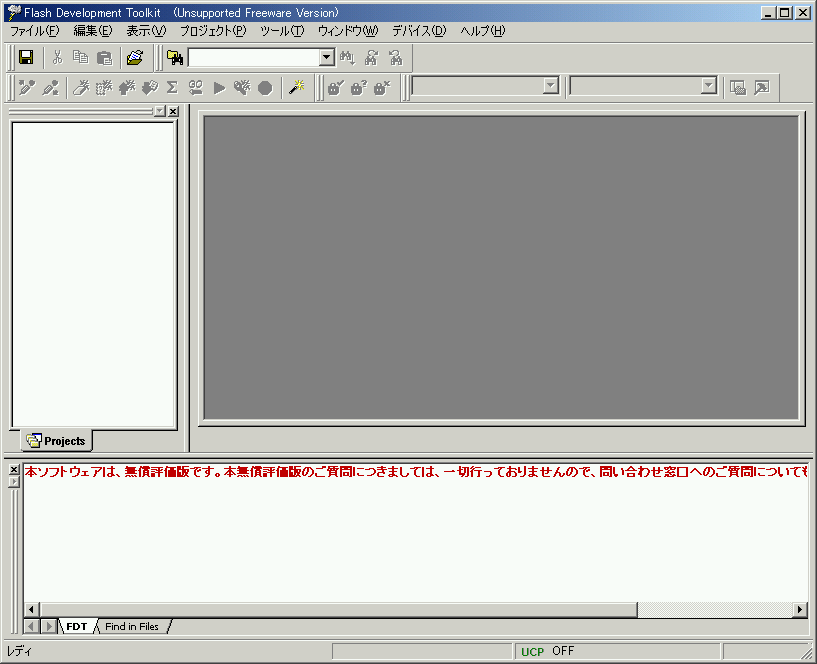

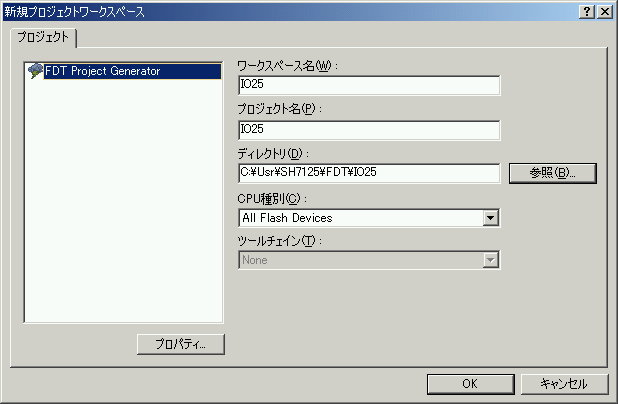

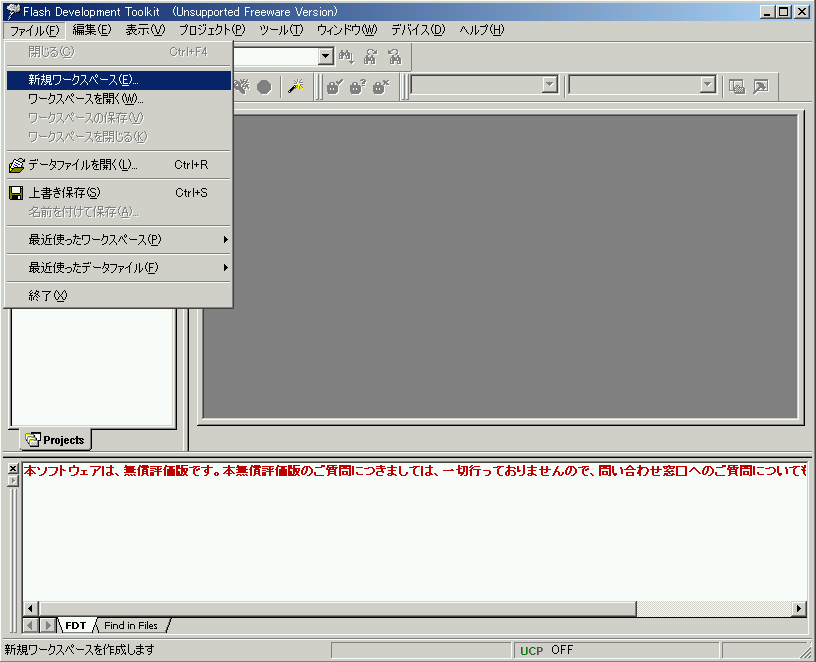

ワークスペースの新規作成。ここでは、IO25 という名前で作成します。

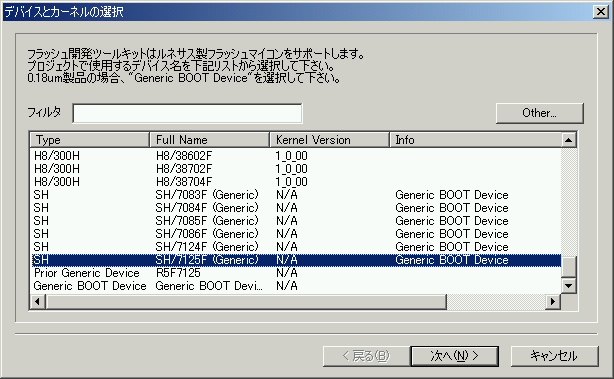

次に、デバイスの選定画面になるので、SH7125Fを選択します。

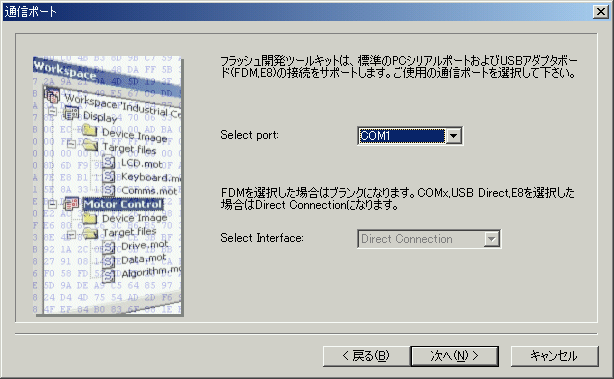

通信ポートは必要に応じて変更します。

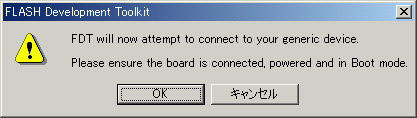

ここで、FDTはマイコンボードとの通信を開始しますので、ベースボードのSW3をBoot側にして、シリアルケーブルでPCとベースボードを接続し、電源を投入します。

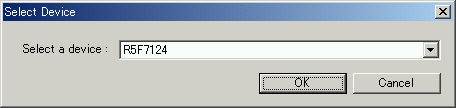

マイコンボードと通信を開始するとすぐに、CPUの選択に入ります。SH7125の場合は、R5F7125を選択します。

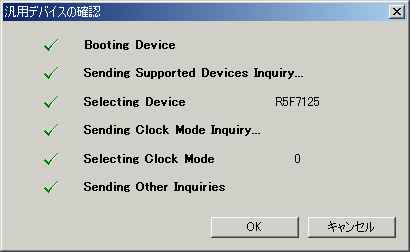

通信が確立すると、以下のダイアログが出て完了です。

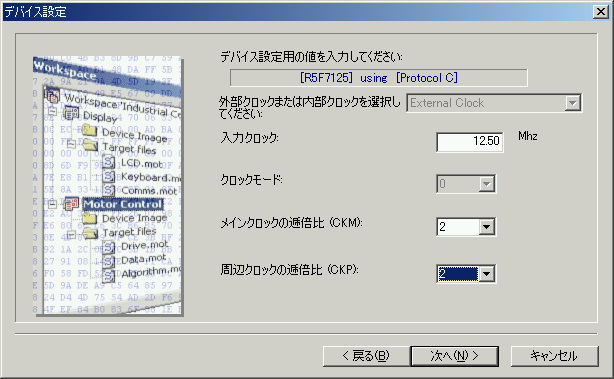

次に、デバイスの各種パラメータを入力します。秋月電子のSH7125Fボードはクロック12.5MHzなので、入力クロックはデフォルトの12.50、各逓倍比はそれぞれ2を選択します。CPUクロックは50MHzまでOKなので、CKMは4でも良いと思いますが、ここを変更しても早く書き込めるわけではないので、余裕を持った値ということで、2にします。
この後、ボーレートの選択ですが、Bootモードでは自動的に通信速度をあわせますので、デフォルトでOKです。

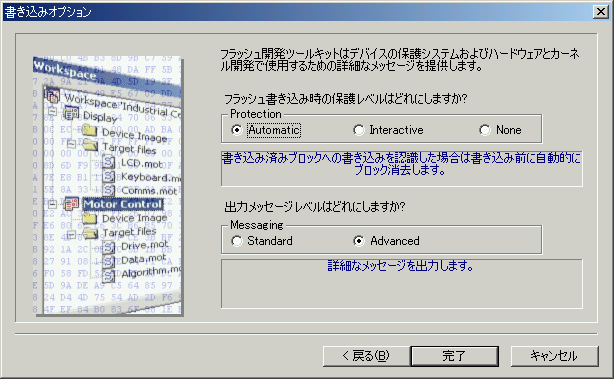

このあたりも全部デフォルトでOK。

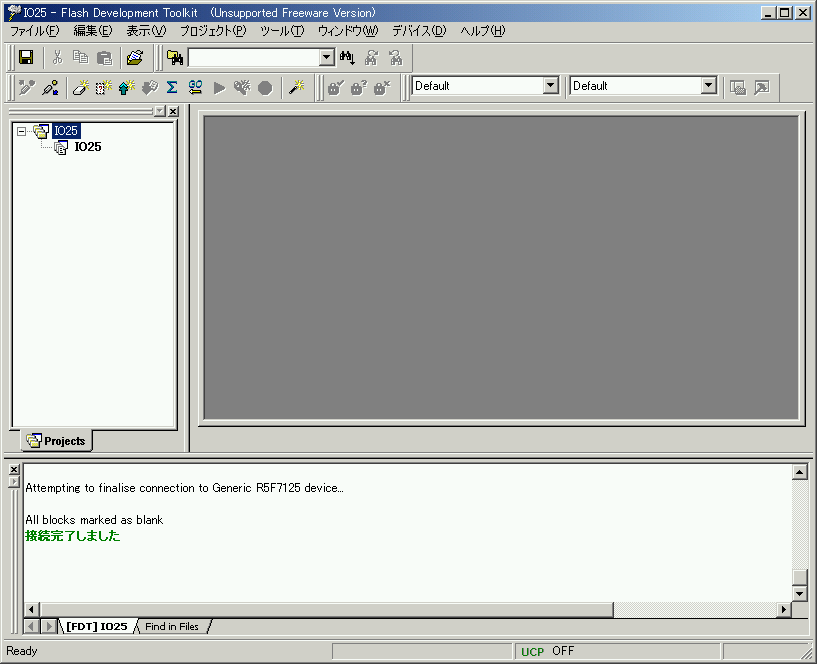

これで接続が完了しました。新規作成したIO25というプロジェクトファイルは、ここまでの手順が記録されているので、次回からは作成したプロジェクトファイルを開くと、一気にここまで進みます。但し、プロジェクトファイルで接続する場合は、プロジェクトファイルをオープンした後、[デバイス]->[デバイスとの接続]でマイコンボードとのリンクを確立する必要があります。

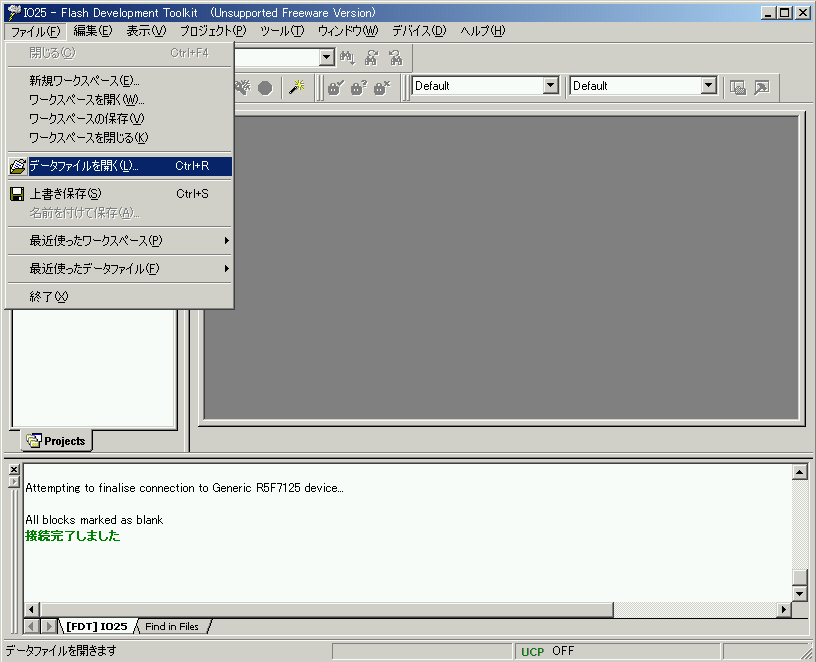

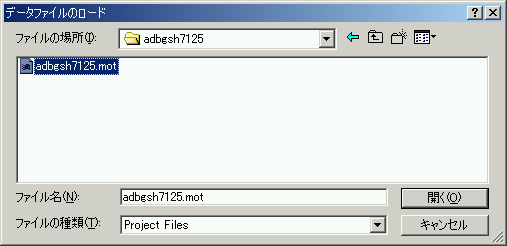

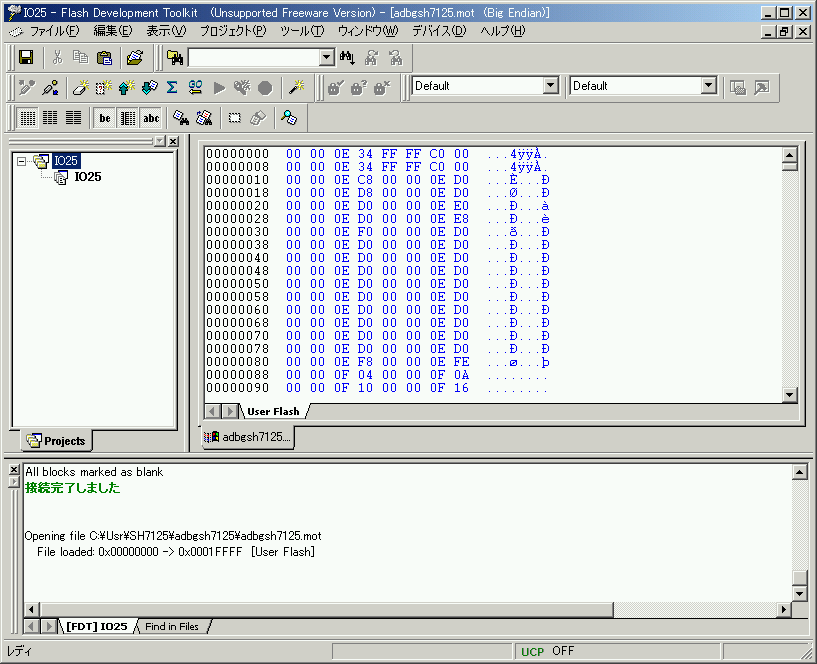

次に、書き込むMOTファイルを開きます。[ファイル]->[データファイルを開く]で、書き込むMOTファイルを選択します。

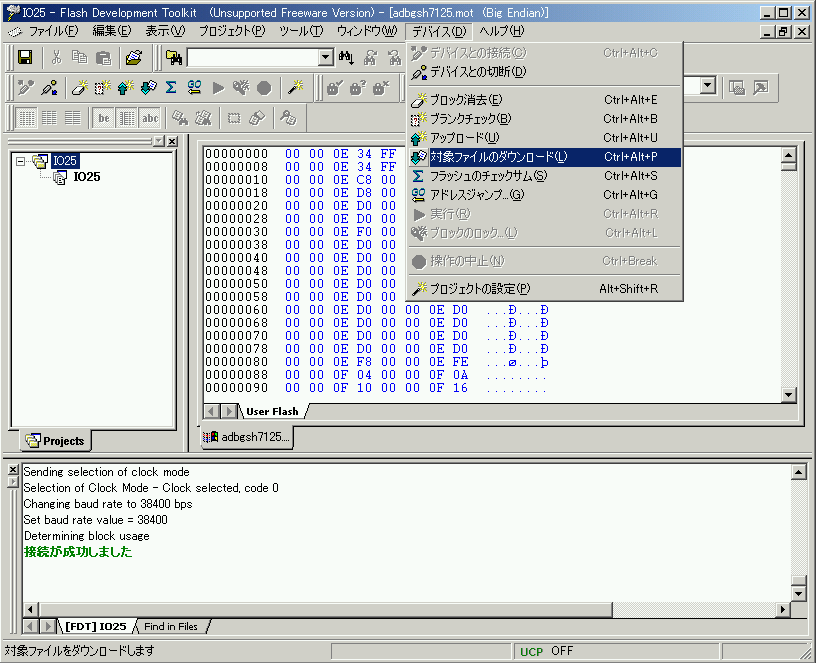

選択したMOTファイルを焼きこむには、[デバイス]->[対象ファイルのダウンロード]を選択します。

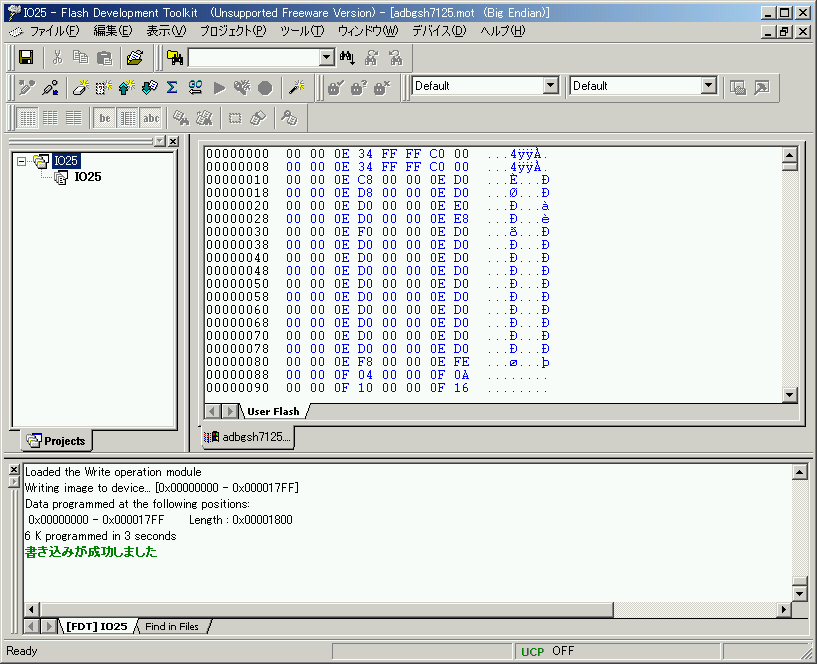

以上で書き込みが終了です。[デバイス]->[デバイスとの切断]でCOMポートをクローズし、マイコンボードの電源SWをOFFし、SW3をBoot側からSingle側に切り替えます。
電源SWをONすると、ADBGSH7125が動作を始めます。
